Жаккардова машина — зевообразовательный механизм ткацкого станка, созданный в 1804 году, который даёт возможность раздельно управлять каждой нитью основы или небольшой их группой, создавая тем самым узоры на ткани

Жаккардовый ткацкий станок был назван в честь своего изобретателя Джозефа Мари Жаккара. Первая рабочая модель была создана в 1801 году.

История


12 апреля 1805 года император Наполеон Бонапарт с супругой посетили Лион.

Крупнейший в стране центр ткачества в XVI—XVIII веках изрядно пострадал от Революции и пребывал в плачевном состоянии. Большинство мануфактур разорились, производство стояло, а международный рынок все больше заполнял английский текстиль.

Желая поддержать лионских мастеров, в 1804 году Наполеон разместил здесь крупный заказ на сукно, а годом позже прибыл в город лично. В ходе визита император посетил мастерскую некоего Жозефа Жаккара, изобретателя, где императору продемонстрировали удивительную машину.

Установленная поверх обыкновенного ткацкого станка громада позвякивала длинной лентой из дырчатых жестяных пластин, а из станка тянулось, накручиваясь на вал, шелковое полотно с изысканнейшим узором.

При этом никакого мастера не требовалось: машина работала сама по себе, а обслуживать ее, как объяснили императору, вполне мог даже подмастерье.

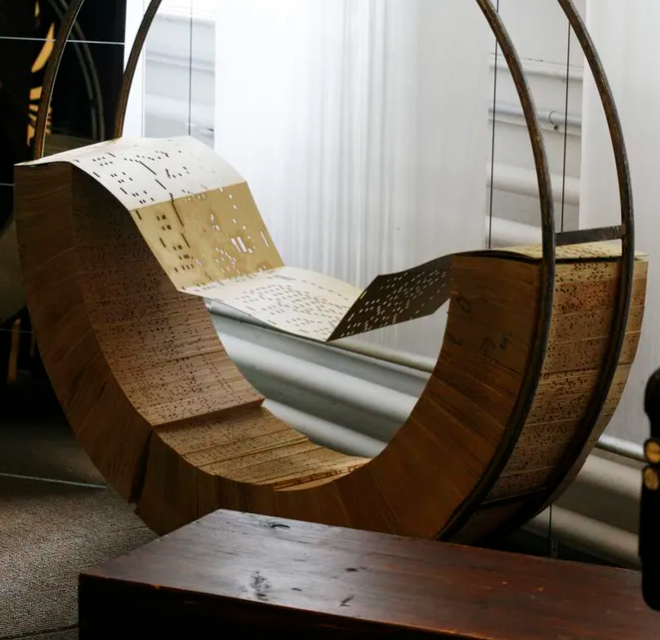

Жаккардовый ткацкий станок использует перфокарты. В течение долгих лет перфокарты служили основными носителями для хранения и обработки информации.


Перфокарты – предки дискет, дисков, винчестеров, флеш-памяти


На каждой карте имеется строка с отверстиями и соответствующий шаблон. В отверстие указывался тип пряжи. Картонные карты нанизывались одна на другую, для создания полноценных картин.

Жаккардовый ткацкий станок стал прорывом в текстильной промышленности, так как позволил ткачам создавать практически бесконечное количество вариантов узоров и расцветок.


Все это произошло потому, что Наполеону в своё время машина понравилась. Несколькими днями позже своего визита он распорядился передать патент Жаккара на ткацкую машину в общественное пользование, самому же изобретателю положить ежегодную пенсию в 3000 франков и право получать небольшое, в 50 франков, отчисление с каждого станка во Франции, на котором стояла его машина.

Впрочем, в итоге это отчисление сложилось в весомую сумму — к 1812 году новым приспособлением было оборудовано 18000 ткацких станков, а в 1825-го — уже 30000.

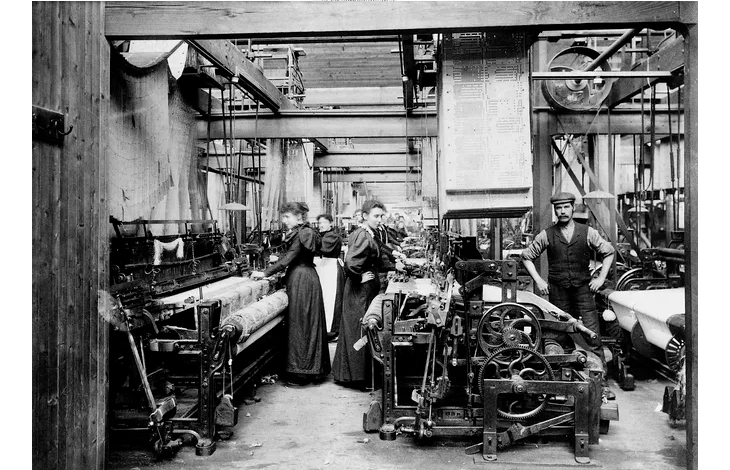

1900. Ткацкий цех. Этот снимок сделан более века назад в заводском цеху ткацкой фабрики города Дарвела (Восточный Эйршир, Шотландия). Многие ткацкие цеха выглядят так и по сей день – не потому что хозяева фабрик жалеют средства на модернизацию, а потому что жаккардовы станки тех лет по-прежнему остаются наиболее универсальными и удобными.

Как работала машина?


Для понимания революционной новизны изобретения необходимо в общих чертах представлять принцип работы ткацкого станка.

  • Если рассмотреть ткань, можно увидеть, что она состоит из плотно переплетенных продольных и поперечных нитей.
  • В процессе изготовления продольные нити (основа) протягиваются вдоль станка; половина из них через одну крепятся к рамке-«ремизке», другая половина — к другой такой же рамке. Эти две рамки перемещаются вверх-вниз друг относительно друг друга, разводя нити основы, и в образовавшийся зев туда-сюда снует челнок, тянущий поперечную нить (уток).
  • В результате получается простейшее полотно с нитями, переплетенными через одну.
  • Рамок-ремизок может быть больше двух, и двигаться они могут в сложной последовательности, поднимая или опуская нити группами, отчего на поверхности ткани образуется узор. Но количество рамок все равно невелико, редко когда бывает больше 32, поэтому узор получается простым, регулярно повторяющимся.

На жаккардовом станке рамок нет вообще. Каждая нить может перемещаться отдельно от других с помощью цепляющего ее стержня с кольцом. Поэтому на полотне можно выткать узор любой степени сложности, даже картину.

Последовательность движения нитей задается с помощью длинной зацикленной ленты перфокарт, каждая карта соответствует одному проходу челнока. Карта прижимается к"считывающим» проволочным щупам, часть из них уходит в отверстия и остается неподвижной, остальные утапливаются картой вниз. Щупы связаны со стержнями, управляющими движением нитей.

Жаккардовый станок не просто швейное оборудование, но и сложная вычислительная машина, его считают важной частью истории вычислительного оборудования.

Сам принцип жаккардовой машины — возможность менять последовательность работы станка, загружая в него новые карты — был революционным. Сейчас мы называем это словом «программирование». Очередность действий для жаккардовой машины задавалась двоичной последовательностью: есть отверстие — нет отверстия.

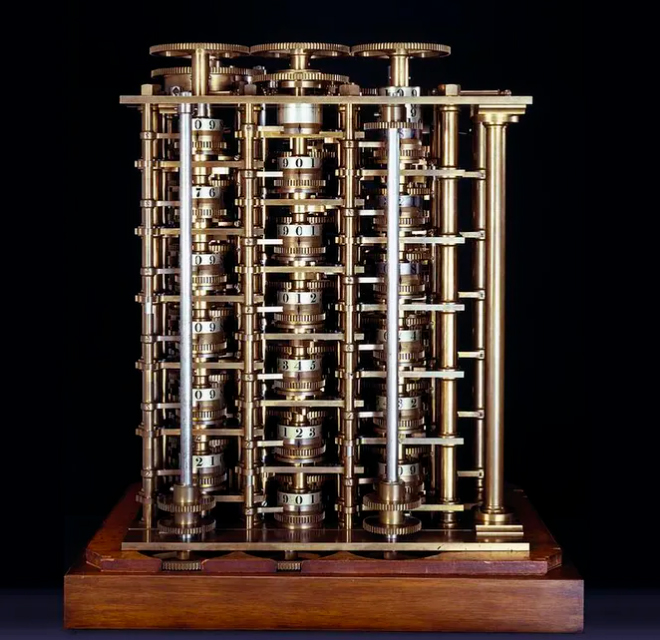

1824. Разностная машина. Первый опыт постройки Чарльзом Бэббиджем аналитической машины был неудачным. Громоздкое механическое устройство, представляющее собой совокупность валов и шестерней, вычисляло довольно точно, но требовало слишком сложного обслуживания и высокой квалификации оператора.

Вскоре после того как жаккардова машина получила широкое распространение, перфорированные карты (а также перфорированные ленты и диски) стали применять в разнообразных устройствах.

Жаккардовые станки по прежнему используются, сегодня с их помощью создаётся почти любая ткань: от лучших сортов шелка до натуральной шерсти.

Источник: www.popmech.ru
