Плюс приложение на андроид для управления светодиодной лентой.

Совсем недавно стоимость рюкзаков с LED-экраном начиналась от 20 тысяч рублей.

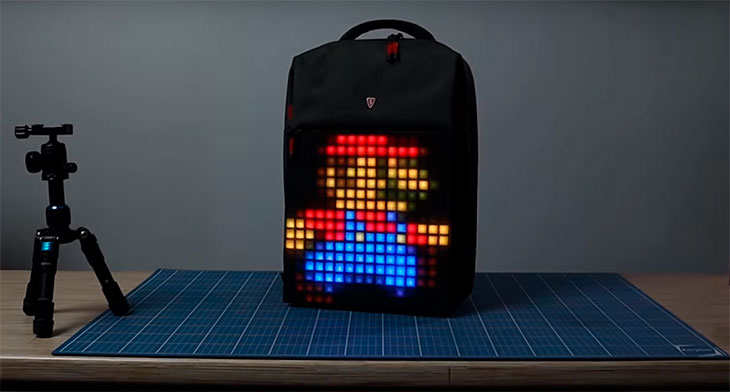

С помощью мобильного приложения пользователь рисует или выбирает картинку из списка, а затем транслирует изображение/анимацию на экран. Вот пример дорогого варианта. По ссылке можно ознакомиться с ассортиментом компании PIX, посмотреть видео-презентации, оценить возможности управления.

Такие проекты возникают обычно на краудфайндинговых площадках: с технической точки зрения в них нет никакой сложности, здесь выигрывает тот, кто первый заявит о своих правах и начнёт продавать.

Ниже представлена технология изготовления такого рюкзака, стоимостью 4000 рублей (для тех, у кого есть купоны на aliexpress, рюкзак получится дешевле).  В инструкции нет ничего сложного для человека с руками (и головой).

Было бы Вам интересно узнать о том, как сертифицировать товар для продажи, содержащий такие комплектующие?

Ответить можно в комментариях.

Рюкзак с матрицей умеет следующее:

  • 6 игр;
  • Два десятка эффектов;
  • Рисование;
  • Загрузка картинок;
  • Будильник-рассвет;
  • Бегущая строка;
  • Демо-режим;
  • И куча настроек!

Стоимость одного экземпляра:

  • рюкзак - от 700 до 2000 рублей;
  • начинка - 2300 рублей;
  • дополнительные расходы (ткань 40х40, пенопласт, пластик) не более 200 рублей;

Итого: примерно 4000 рублей.

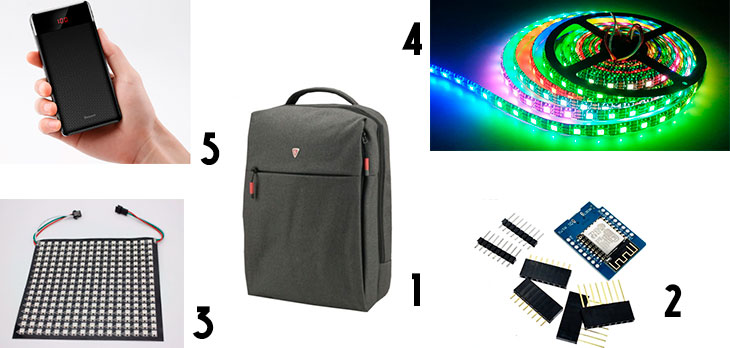

Составляющие:

  1. рюкзак (ссылка на aliexpress размеры не проверялись) 12$. Купить в России 2 000 рублей (размер проверен, но можно найти дешевле);
  2. Wemos D1 mini (ссылка aliexpress) стоимость $1.89, Доставка: US $0.65
  3. Матрица 16×16  (сылка aliexpress) US $17.08 Купить в России 1630 руб. (для маленького рюкзака)
  4. Адресная лента (для DIY матрицы) (ссылка aliexpress) US $17.02 (5m 60 IP30) Купить в России 1850 руб. (для большого рюкзака)
  5. Powerbank (ссылка aliexpress) от 10$

Прежде, чем приступить к процессу!

Важная информация:

Нет ничего сложного в процессе сборки светодиодной матрицы. Даже если с первого взгляда схема кажется ужасной - стоит посмотреть 15-минутную видео-инструкцию и понять, что с задачей справится школьник.

Ключевой вопрос:

Можно ли применить эту технологию под управлением мобильного приложения на андроиде к другим видам аксессуаров или, например, использовать в одежде для праздников?

Ну что, поехали?

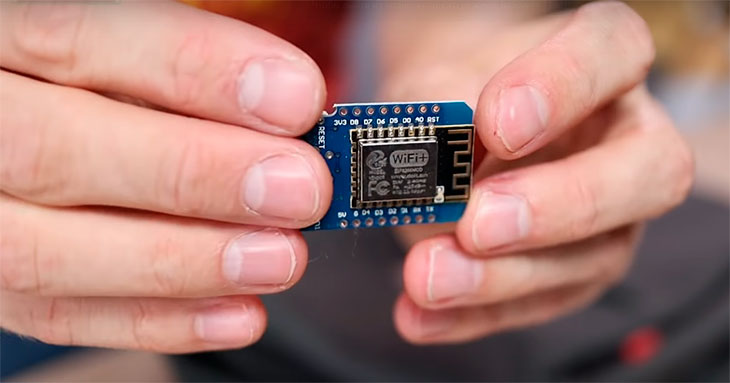

В качестве мозга используем микроконтроллер Wemos mini, на борту которого есть WiFi. С его помощью мы и будем управлять матрицей.

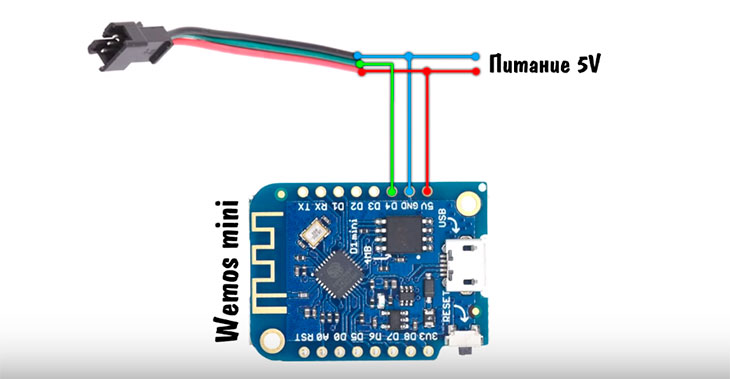

 Соединяются элементы по простой схеме.

Для соединения понадобятся провода, они есть в комплекте со светодиодами и power bank'ом. И, конечно, паяльник.

Вообще, этого процесса не стоит бояться. Мало того, что наша задача проста в исполнении, так к ней ещё есть и подробная пошаговая видео-инструкция, которая ждет Вас на сайте проекта (ссылка в конце статьи).

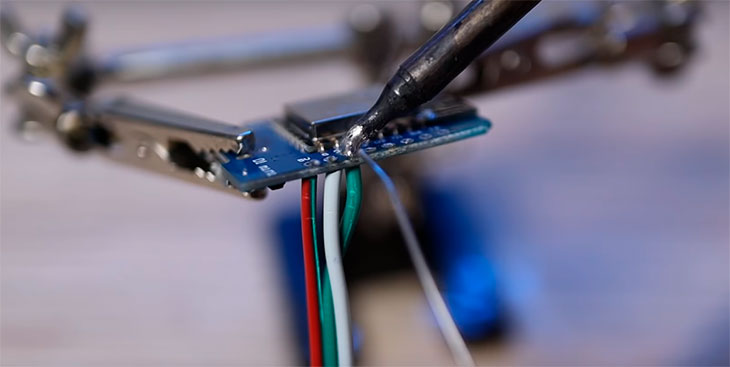

Соединяем мозги и светодиоды.

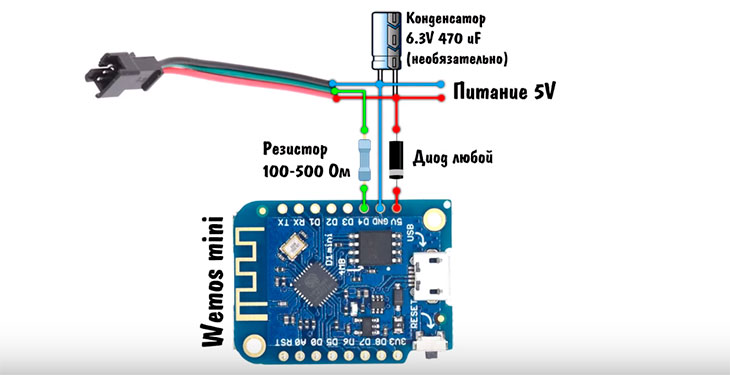

Тоже самое делаем и с проводом, который ведет к power bank'у. Не забываем о том, нужно уменьшить напряжение, для этого устанавливаем диод на плату. При работе с лентой в схему рекомендуется добавить резистор. Полная схема на картинке ниже.

Все, теперь осталось только подключить и оформить нашу панель.

Подключаем плату к компьютеру при помощи обычного USB-провода, скачиваем прошивку с сайта проекта, на котором размещены пошаговые инструкции для установки (рекомендуется делать это только после просмотра видео). Контроллер для управления матрицей светодиодов готов.

Устанавливаем мобильное приложение на андроид. (Скачиваем с сайта проекта, ссылка в конце статьи)

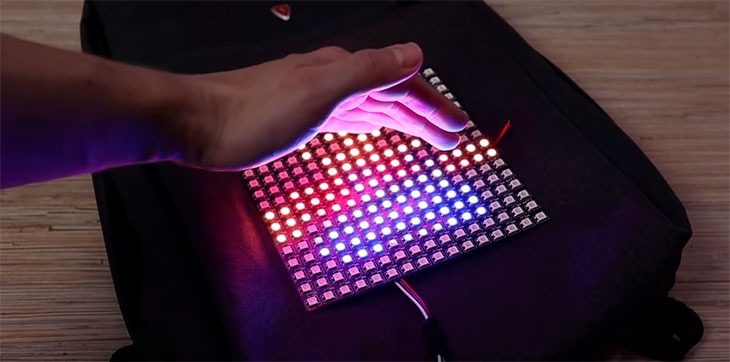

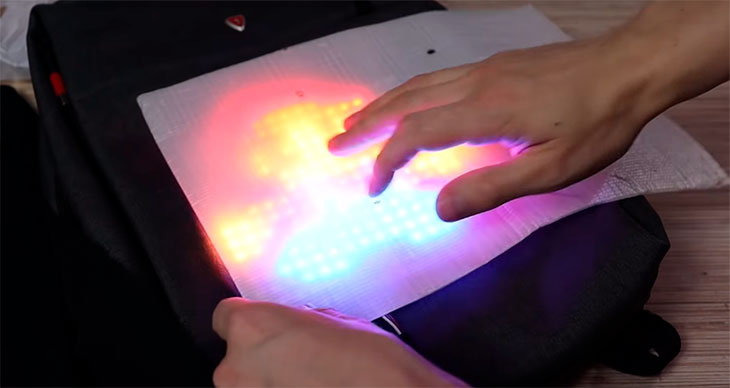

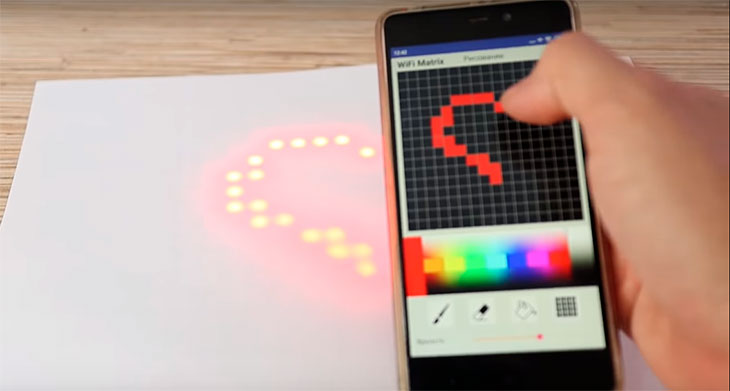

Подключаем матрицу, подключаем питание, подключаемся к WiFi для связи с приложением. Проверяем работоспособность (на картинке ниже матрица светодиодов накрыта листом бумаги, исключительно для лучшего восприятия света камерой).

Теперь берем адресную светодиодную ленту (такая лента может управлять каждым светодиодом в отдельности). Для маленького рюкзака идеально подойдет уже готовая матрица 16х16.

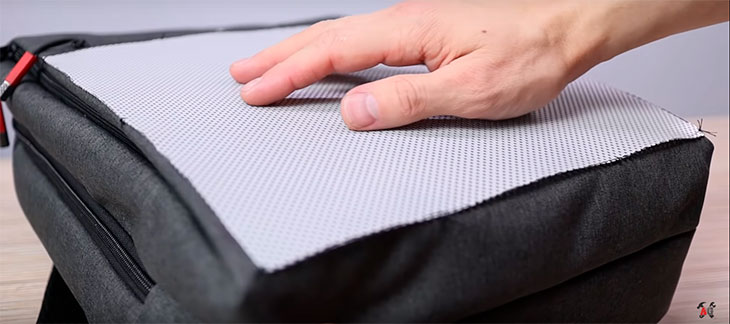

Забегая вперед, отметим, что прежде, чем закрыть матрицу тканью, лучше позаботиться о слое, который будет рассеивать свет. Идеально подойдет материал для упаковки техники.

Со светодиодами для большого рюкзака придется немножко повозиться.

В первую очередь для матрицы нужен каркас. В данном примере в качестве подложки выбрана аллюминиевая основа для потолков, её можно заменить любым подходящим материалом. Отверстия здесь не играют никакой роли. Разве что пришивать удобно.

Размер матрицы 27х27 см. Вырезаем, пришиваем в нескольких местах.

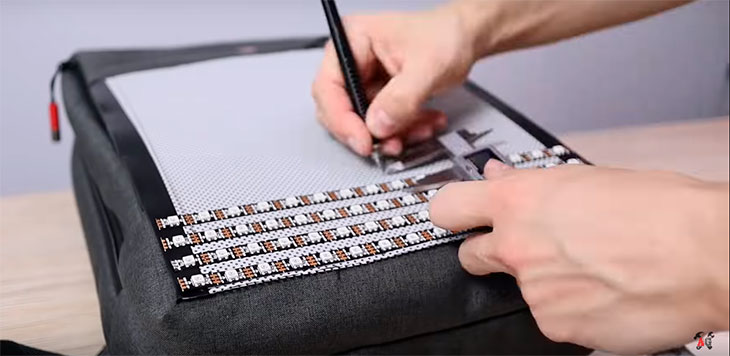

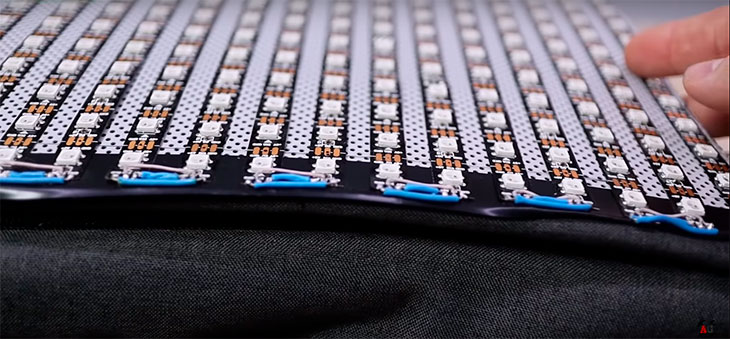

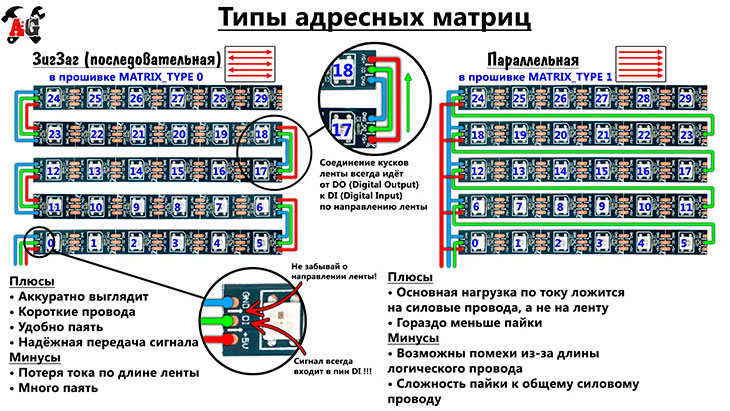

Отрезаем 16 кусочков ленты по 16 светодиодов в каждом. Вертикальные края защищаем изолентой. Наклеивать ленту будем по схеме (выбираем схему согласно прошивке и обращаем внимание на цифры в конце рядов).

Схема 1

Клеим ленту  с шагом 16,6 см.

Соединяем матрицу по схеме при помощи проводов. Смотри видео-инструкцию, подбираем провода и аккуратно паяем.

В приницпе, все готово. Можно было бы остановиться на варианте с упаковочным материалом, но можно сделать квадратные пиксели как в оригинале.

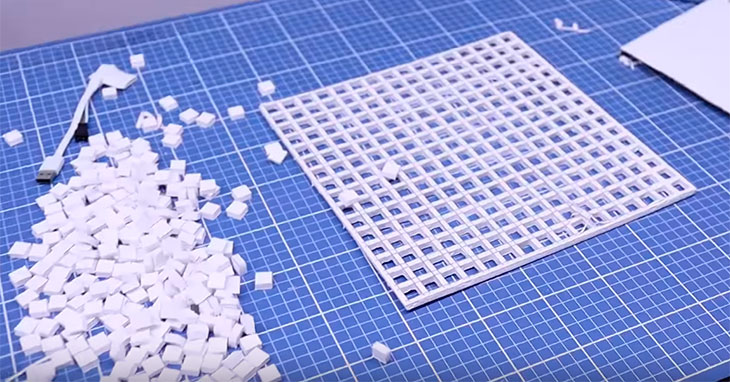

Для этого делаем панель из любого подходящего материала. Отлично подойдет пенокартон. Печатаем сетку в реальном размере с сайта проекта, клеим на панель и вырезаем квадраты со стороной 12 мм.

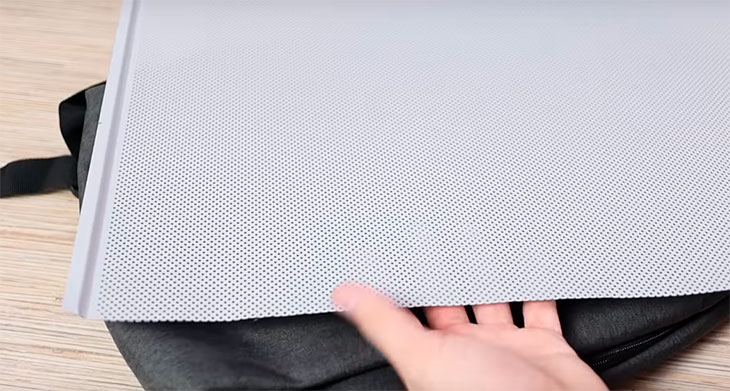

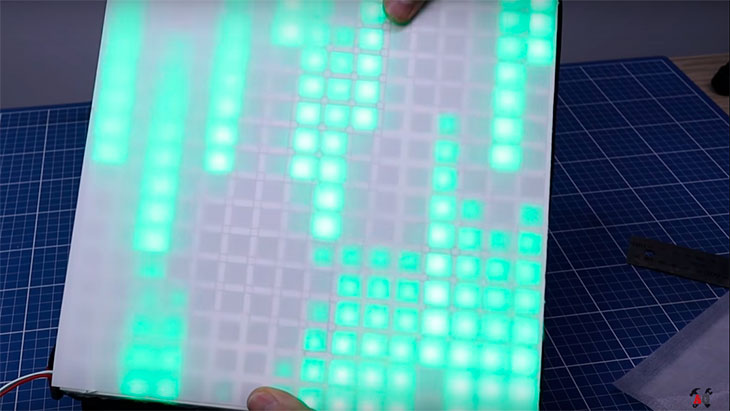

Приклеиваем решетку с помощью клеевого пистолета. Берем лист белого пластика, чтобы рассеять свет и скрыть светодиоды. (Говорят, его можно найти у рекламщиков). Альтернатива - папка для документов.

Приклеиваем.

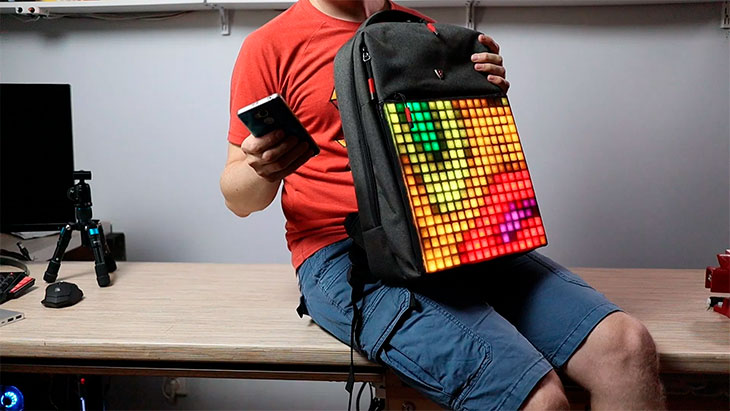

Пришиваем ткань. ГОТОВО! Подключаем power bank.

С качеством и составом верхней ткани можно поиграть для лучшего эффекта.

 Ссылка на проект автора: alexgyver.ru/led-backpack

 Ссылка на видео-инструкцию: youtube.com

Всегда найдутся те, кто отметит, что такой рюкзак за 4000 рублей можно и в интернете поискать, цены падают. Но продают ли Вам рюкзак вместе с технологией?

Можно ли применить её к другим видам аксессуаров или, например, использовать в одежде для праздников?

Удачи и хорошего дня!
